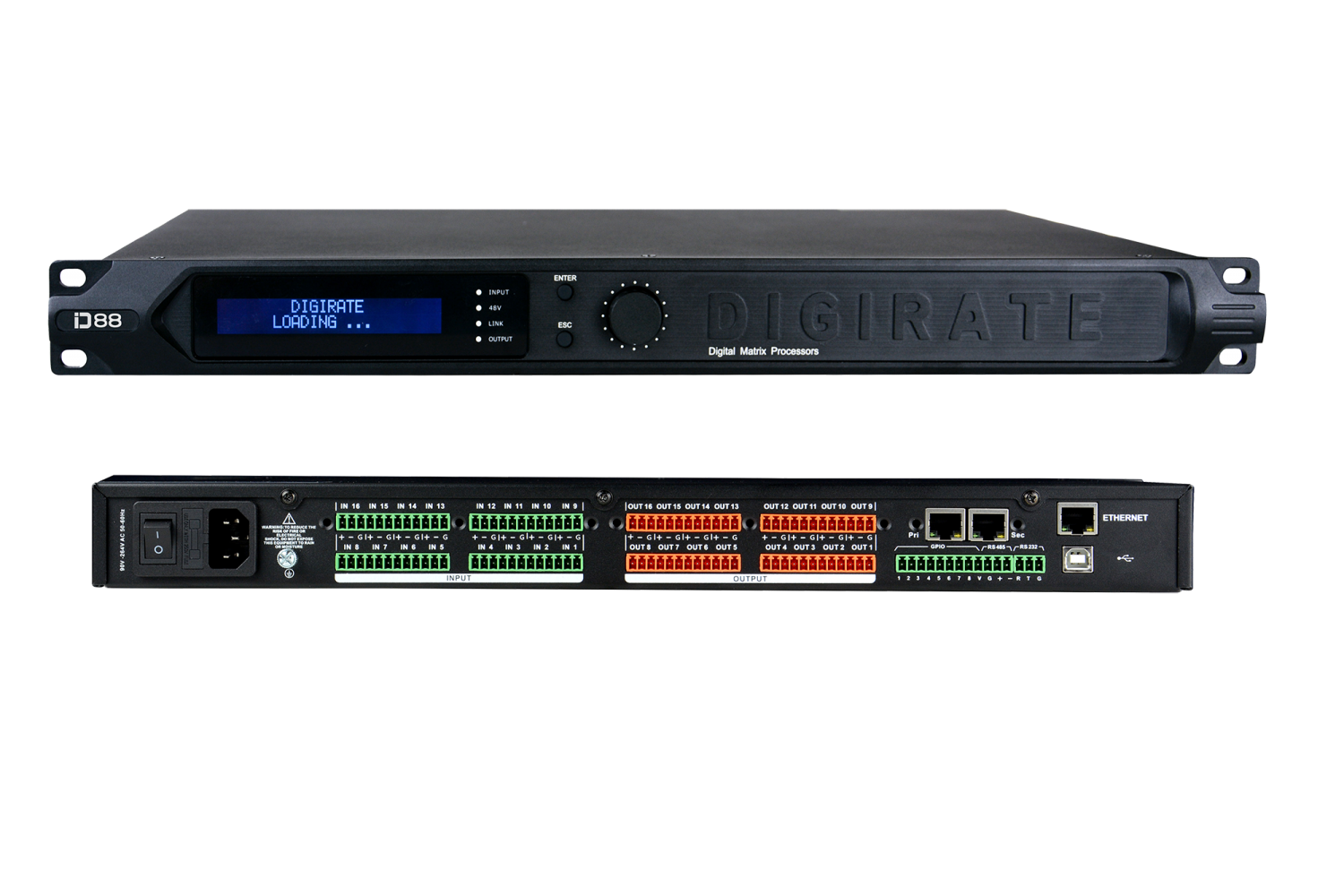

iD系列媒体矩阵 iD88/ iD1616

iD系列网络数字音频媒体矩阵处理器

型号：iD88/ iD1616

iD88/ iD 1616采用最新一代创新且独特的DSP架构设计，可选Dante模块为数字化网络化音频设备带来不折不扣的音频性能和强大的音频系统控制，为大大小小的AV安装项目提供灵活、强大的解决方案。

iD88/ iD 1616提供全矩阵路由混音和强大的EQ处理功能，以满足即使是最苛刻的应用环境，它也不会影响您对的系统的处理，DIGIRATE数字音频媒体软件（具有软著权）的灵活性确保了系统设计的简易性，接近零的编程时间大幅降低了安装成本，同时提供一系列友好的固定安装功能。24-bit高端处理结合48kHz采样率，确保带宽超过20kHz，动态范围110dB。8或16个模拟输入支持MIC/LINE自由切换，具有单独的压缩器、48阶高低通滤波器、31个PEQ参量均衡器和延时器。作为麦克风输入的时候，每路带9级步进的灵敏度调节， 48V幻相电源开关。丰富的DSP资源为音频处理提供核心动力，这些处理功能有：AUTOMIX自动混音、AEC回声消除、ANC噪声消除、AFC自动反馈抑制等，以及PHONIC经典的EFX多功能效果器，可调节ECHO、REVERB效果。全矩阵混音器不仅允许混合模拟输入，还允许将4个Dante网络输入通道混合到任何输出通道（可选DT44卡）。音频通道可以从音频链中的多个阶段路由到Dante network输出的4个通道，以提供系统设计的灵活性。

所有8或16个模拟输出都有10个PEQ参量均衡器、高通和低通滤波器、延时器以及用于扬声器保护的压限器。

所有模拟音频连接均在3.81 mm -Phoenix型连接器上。GPIO连接允许可配置的操作，如火警静音和预设调用。允许计算机通过TCP/IP局域网远程控制，并配置RS232、RS485接口，便于系统集成，可存储多个系统工程师预设值，并带有调用选项，允许对输入、矩阵和输出部分进行选择性调用组合。多种控制选项包括低成本的PoE墙面安装控制面板（P86）和通过可读的控制协议支持第三方触摸屏和中控设备的编程控制。亦支持摄像跟踪控制功能，支持绝大多数摄像头控制协议。

技术参数：

* 输入：8 或 16 模拟（4 Dante 选项）

* 电子平衡凤凰连接器

* 共模抑制比：34dB

* 输入阻抗：5.7kΩ

* 输出：8 或 16 模拟（4 Dante 选项）

* 电子平衡凤凰连接器

* 最大电平 12dBu

* 动态范围  110dB（20Hz – 20kHz A 加权）

* 源阻抗：150Ω

表现：

* 频率响应（20Hz 至 20kHz）：+-0.5dB)/线路，+-1.5dB)/麦克风

* THD + N：-97dB(@12dBu,1kHz,A-wt)/线路；-75dB(@-8dBu,1kHz,A-wt)/麦克风

* 延迟：0.8ms（输入到输出，96kHz 模拟）

* 处理 [48kHz/24bit]

* 输入增益（每通道）：-60 至 +15dB，步长为 0.1dB，静音，相位，* 幻象 +48V(6.5mA)

* 输入延迟（每通道）：0 到 90 毫秒，步长为 0.02 毫秒

* 输入压缩器（每通道）：/

* 输入参数均衡器（每个通道）：31 个频段 – 参数、低架、高架、陷波、带通

* 输入动态均衡器（每通道）：/

* 输入高通滤波器（每通道）：高达 ±15dB/倍频程（Butterworth / Bessel / Linkwitz-Riley）

* 将输入路由到输出：全矩阵混音器，包括所有本地和 Dante 输入到本地输出

* 输出参数均衡器（每个通道）：10 个频段 - 参数、低架、高架、陷波、带通

* 输出高通和低通滤波器（每通道）：高达 ±15dB/倍频程（Butterworth / Bessel / Linkwitz-Riley）

* 输出增益（每通道）：-60 至 +15dB，步长为 0.1dB，静音，相位

* 输出延迟（每通道）：0 到 60ms，步长为 0.02ms

* 输出限制器（每个通道）：阈值（-90 到 +21dBu），释放（1 到 2895ms）

* 预设：最多 30 个

* 网络音频：双冗余 RJ45 连接器上的 4 进 / 4 出 Dante 通道

* 通讯：后面板上的 100Mbps 以太网（RJ45 连接器）

* Micro-B型（USB）

* 电源要求：  3 针 IEC 输入，保险丝  /100-240VAC，50-60Hz < 40W

* 尺寸：

高度：44 毫米（1.75 英寸）1U

深度：265 毫米（8.27 英寸）

宽度：483 毫米（19.02 英寸）

* 重量：

净重：3.5kg

运输：4.25公斤

可选配件：

P86墙面安装触摸控制面板

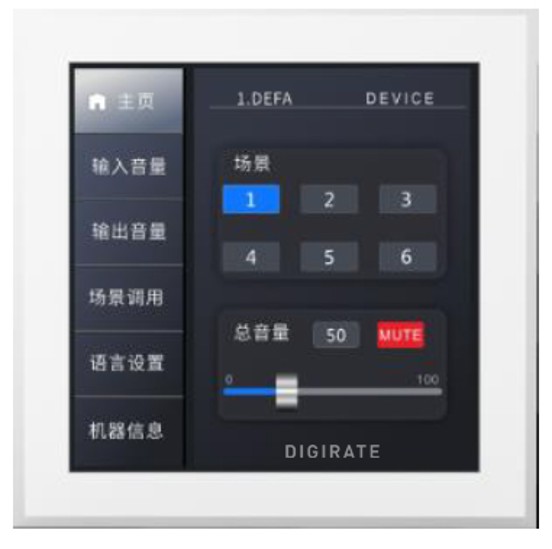

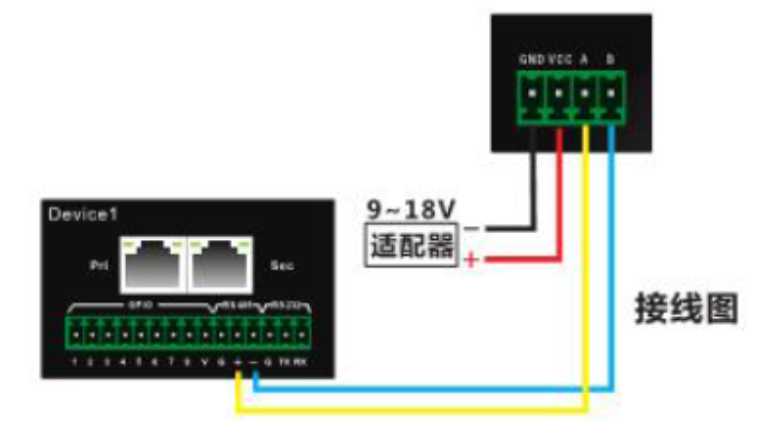

P86是一款功能强大的墙面安装控制面板，是iD88/iD1616数字音频矩阵快速便捷的安装配件，P86采用4寸的IPS电容触摸屏，具有快速调用预设存档、控制总音量、通道增益调节等功能，可安装于86盒中，通过RS485接口与iD88/iD1616进行连接，适合于会议室、报告厅、展览馆、博物馆等需要直观、快速操作音频系统的场合。

P86参数：

尺寸                                   4寸

分辨率                               480*480

颜色                                  65K色，16位RGB

电压                                  9-18V

通讯接口                           R5485

屏有效显示尺寸                 长X宽=71.9mmX70.2mm

产品尺寸                           长X宽X高=90.7mmx90.7mmX27.9mm

工作温度                           -20~70 摄氏度

注：产品规格如有变化，恕不另行通知
